RTTY用にIC-7610/IC-7300をUSB接続!

RTTY用にIC-7610/IC-7300とパソコンをUSBケーブルだけで
接続しました。今まではUSB-シリアル変換+インターフェイス
を使用しての接続でした。概略になりますが、メモ書きとして…

イメージ 6

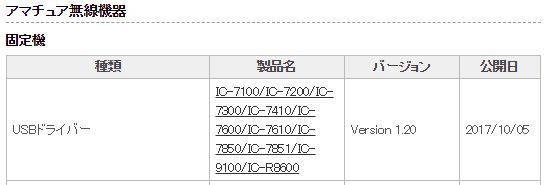

まずICOMのサイトからUSBドライバーをダウンロードし解凍・
インストールします。インストールガイドも あるので簡単です。


イメージ 1

インストール後リグを接続し、デバイスマネージャーを開いて…
ポート(COMとLPT)の COM No.を確認しておきます。

※IC-7610はCOMポートが二つあるけど上の「COM7」です。
なおIC-7300はCOMポートは一つだけしか出てきません。
後で必要になるので、対応COMはメモ書きしておくこと!
(リグそれぞれにCOMポートが設定されます。)


この後はリグの設定から…(各リグの説明書で確認下さい)
USB SEND→RTS USBキーイング(RTTY)→DTR に設定

この後はMMTTYを立ち上げて各設定をします。今まではUSBーシリアル
変換を使っていたのでEXT-FSKは入っている物として説明しています。
(今までシリアル接続しか行っていない場合は、USBケーブルでの接続には
EXT-FSKは必須なのでダウンロード・解凍してMMTTYのフォルダーに
放り込んで下さい。詳しくは記載しませんので各自検索して下さい。)

イメージ 2

MMTTYを立ち上げて出てくるEXTFSKからPortをCOM7に
設定。(先ほどのデバイスマネージャーのPORTです。)
COMポートが合ってなければ赤で StatasNG が出ます。
FSK output→DTR・PTT output→RTS に設定します。


続いてMMTTYの設定画面から…

イメージ 3

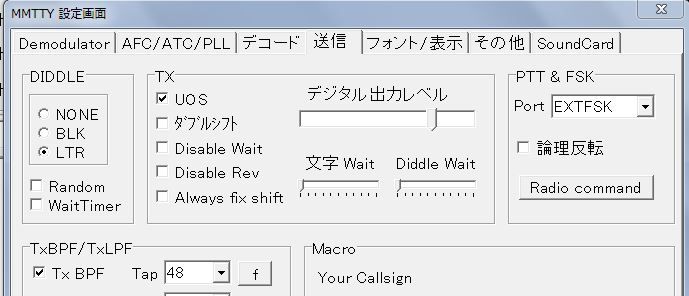

送信項目の PTT&FSK は「EXTFSK」


イメージ 4

その他項目の送信ポートは「サウンド+COM-TXD」または「COM-TXD」
※USB-シリアル変換で他のリグも使う場合は、設定を書き換えないで
済むよう「サウンド+COM-TXD」にしておいた方が良いかも…


イメージ 5

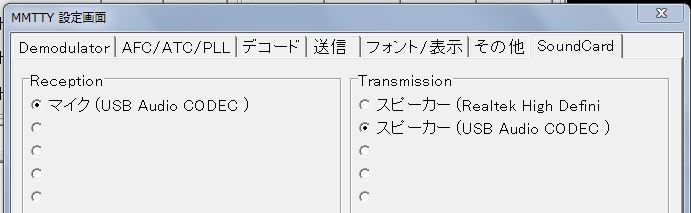

SoundCard項目はマイク・スピーカー共にUSB Audio CODEC
の方にチェックが入っていると思いますので確認して下さい。

ウインドウ最下段にある「OK」で状態が保持されます。
以上で終了です。これでMMTTYで送信できると思います。

うまくいかない場合はFSKキーイングやPTT制御ができていないと
思われますので、リグの設定を含めて見直しが必要だと思います。


やはりUSBケーブル1本でRTTY運用ができるのは便利ですね。
もっと早く設定しておけば良かったかも… (^^;)
