前回「タワー設備の関係から…」と記載しましたが、具体的には…

アンテナマスト径が76mmなんです!

なので通常アンテナに付属しているクロスマウントやUボルトは使えません。
大径用のクロスマウントは予備で持っているので、これを加工しました。

イメージ 1

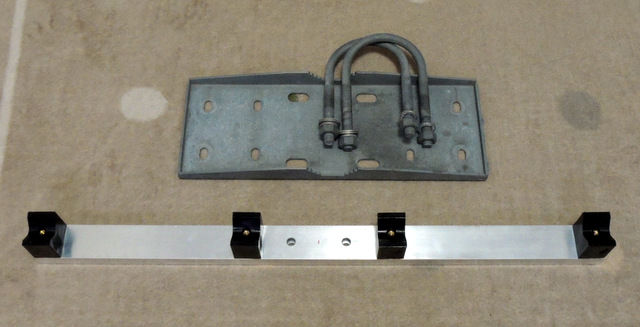

上がマスト径80mmまで対応できるクロスマウントとUボルトです。
下が今回のロータリーダイポール用の
エレメントサポート兼マウント。
これを一体化させます。


イメージ 2

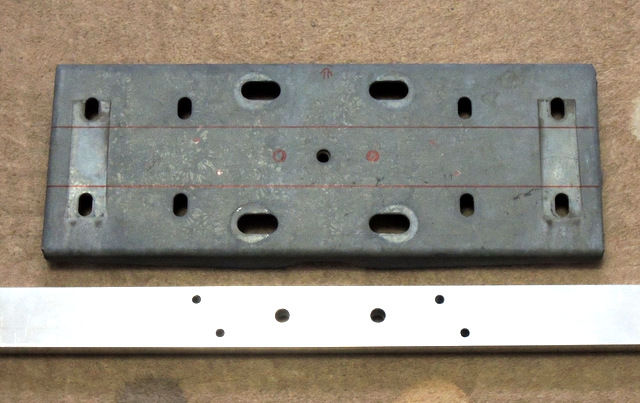

穴を開ける位置決めをして…

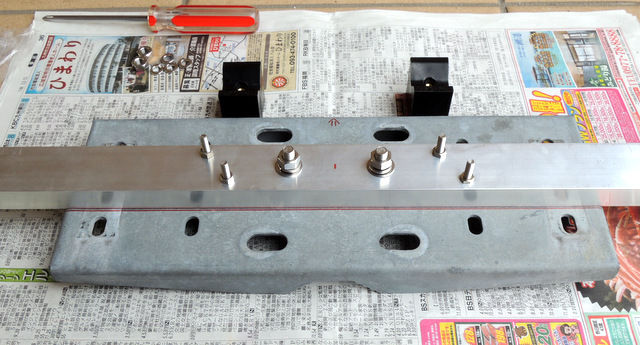

→内側のエレメントサポートのインシュレーター取り付け穴も、
貫通して共締めしないと固定するボルトの頭が邪魔になるので…


イメージ 3

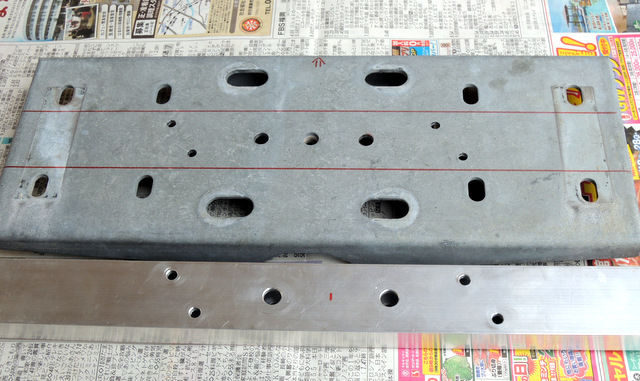

ポンチを使ったので、ほぼ正確に穴を開けることができました

イメージ 4

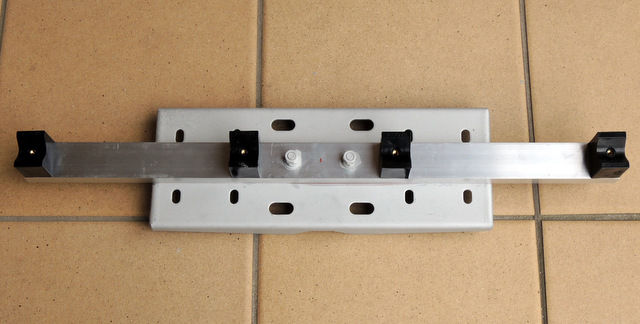

仮組みをして位置の再確認…

イメージ 6

クロスマウントはもともと亜鉛どぶ漬けだけど、亜鉛塗料で再塗装!

イメージ 5

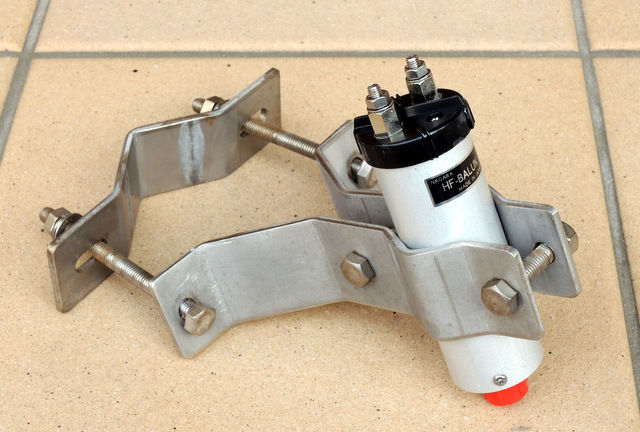

バランの固定は撤去した「VU-GP」に使っていたマウントがピッタリだったので、これを使用することにしました。アンテナもテナコート塗布完了!

あとはアンテナをセッティングするだけ… (^o^)
