2011年10月

まともなジャンク品?GET

いつも行く近くのハードオフに2週間ぶりに行ってみると…
ジャンクコーナーにまたまた良いプリンターがありました。

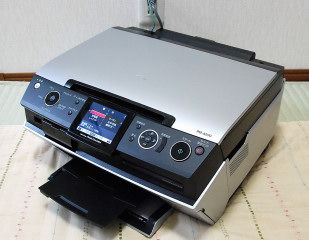

イメージ 1 PM-A970
もちろん購入しました、自分用に…
付属品はすべてあり、ノズルチェックはほぼ完璧で外観も比較的きれい!(2007年5月の製造品だった。またインク吸着パッドも目視できる所は、まだ白い部分も…)

(o^^o)
インクはLM Y が少なめだけど、これだけでジャンクとはね~ 価格も 3.5Kでした。

イメージ 2PM-A970はすでに2台あり1階と2階でそれぞれ使用中だけど、予備にもう1台?
予備機はPM-A890があるけど、インクの種類が増えているので整理するには、ちょうど良かったかもということで…
現在はインクが33.47.42.32系と4種類使用で、ちとインクの在庫管理も大変!
3種類になれば少しは楽になるかな?

この機種をいままで使用していて判ったのは、オフキャリッジのため最初のインク充填時に(ヘッドに行くまでのチューブにインクを流し込むため)相当量を使うためか、
実際の残量が1/2くらいになるまでは表示が減らないようにしているということ。
そのため減り出すと、その早さは通常の2倍程度にもなります。

しかしながらオフキャリッジの良いところは、インク交換時に充填作業で各色全てのインクを捨てないところでしょうね。内部構造が複雑にはなりますけど…  (^_^;)


\?\᡼\? 5←にほんブログ村


PM-A890 スキャナーガラス内側分解清掃


というわけで、前回のお約束どおり PM-A890 のスキャナー部の分解清掃!

イメージ 1まずは、スキャナー部分を固定している後ろ側のネジを2本外しておきます。

次にフロント操作パネルの隙間にミニのマイナスドライバーなどを差し込んでパネルを外します。(簡単に外れます)




イメージ 9←パネル表示部が外れました。

矢印の所にあるネジを外します。
矢印部分は、パネル裏側にあるツメで固定されているので押し込んで外す。
矢印は
ミニのマイナスドライバーなどを差し込んではめ込みを外す。
これでこの部分全体が外れます。

イメージ 2この2つのパネルは、はめ込みで固定されているので分離しておきます。
一つずつ外しても良いけど、はめ込みを破損させやすいので一緒に外してから分離させる方がよろしいかと…
(組立て時は前側を先に取り付ける)

フロントパネル部はフラットケーブル2本でつながっているので外す。

イメージ 3ここの細長いプラスチックのパーツの下側に、本体とスキャナー部をつないでいるケーブルが通っています。(ケーブルの保護を兼ねていて、外付けUSBケーブルを通す所にもなってますね。)

矢印部分を持ち上げて手前に引くと、はめ込みになっているので簡単に外れます



イメージ 4パネルと上記パーツを外すと、メイン基板とケーブルが現れるので矢印部分のケーブルを外す。
またアース線がネジ止めされているので外す。(左上矢印部分)

これで配線を取り出して、スキャナー部分を持ち上げると簡単に分離します。
(配線の収まりは確認しておくこと!)

イメージ 5イメージ 6








スキャナーユニットのフタ部分は、はめ込みなので矢印部分を押し込んで外す。
これでやっとスキャナー部分だけになりました。

イメージ 7イメージ 8

スキャナーを裏返して、5個のネジで固定されているので外す。
これで後ろ側はオープンになります。後ろ側を開きながら…
前面部分が4カ所はめ込みになっているので、右側(ガラス面が上の状態で)から外す。→左からだと外れません、ツメが壊れます。ご注意を…

イメージ 10これでスキャナーユニットの分解完了!

あとは存分にガラス内側をお掃除して下さい。組み立ては逆の手順でOKです。


これで
ガラス面はピカピカに…






当然ながら、自己責任でお願いします。 (^^;)


分解ついでに、液晶ディスプレイ内側にホコリが入り込んでいたので清掃しました。
この機種は
ディスプレイ内部にホコリの混入が多いようですね。
いままで入手した PM-A890 のほとんど全部にホコリの混入が見られました。


\?\᡼\? 5←にほんブログ村


閉じるコメント(7)

  • 顔アイコン
    初めての訪問で大変恐縮なのですが、お聞きしたいことがありまして・・・。
    今、私はエプソンのPX-A650の分解に挑んでいるのですが、スキャナーが外せずにいます。
    外す方法を説明されている方がいるかもしれないと調べていて、こちらにたどり着きました。
    スキャナーの外し方をご存知でしたら、教えてください。
    よろしくお願いします。 削除
    gbd*3o* ]

    2014/5/24(土) 午後 7:54
     返信する
  • 顔アイコン
    PX-A650はPM-A700と同一の筐体です。A650は以前使っていました。左奥のUSBカバー部を外したあとプラスねじ2本とケーブルを外し、右奥のねじを外せばスキャナー部が取り外せたと思います。CISスキャナーなのでその後の分解は比較的簡易だと思いますよ。
    "PM-A700分解"で検索すれば出てきますので、他の方の記事を参考にして下さい。分解は自己責任ということをお忘れなく…(なおA650はすでに所有していないので、画像付きで見た方が良いと思います。) ^^; 削除
    JE4CER

    2014/5/24(土) 午後 10:33
     返信する
  • 顔アイコン
    ご回答ありがとうございます!
    A700と同じなんですね。こちらも検索してみます。
    自己責任は承知の上での行為なので、ご心配には及びません。
    自己満足で分解している部分もあるので('◇')ゞ 削除
    gbd*3o* ]

    2014/5/25(日) 午前 9:22
     返信する
  • 顔アイコン
    最近の複合機(EPからの機種)は多機能で構造も複雑になり、分解が非常に面倒そうですね。
    なのでこれらの機種にはまだ手を出していません。
    ガラス面内側が汚れると、どうしても掃除をしたくなりますね~
    それでは分解、ご健闘下さい。 (^O^) 削除
    JE4CER

    2014/5/25(日) 午前 10:12
     返信する
  • 顔アイコン
    液晶ディスプレイ内側はどうやって掃除するのでしょうか?フロントパネルをはずしたら、液晶のガラスが固定されていてはずれません。やりかたを教えて頂けるとうれしいです。 削除
    まう ]

    2014/10/11(土) 午前 0:47
     返信する
  • 顔アイコン
    まうさん、訪問ありがとうございます。

    お尋ねの件ですが、パネルは外すことができたんですね。次は…
    ①裏側から保護している鉄製の板を留めているネジ4本を外し、中央のケーブルに注意しながら抜きます。
    ②基板が現れますね。留めてあるネジを外し基板がはめ込みになっているので外すと液晶ディスプレイが現れます。(ディスプレイの配線を外し忘れないように、また基板を外すと各ボタン類は固定されてない状態です。)
    ③液晶ディスプレイが4本の小さなネジで留まっているので外しますが、このとき配線がはめ込んであるので注意して下さい。

    以上で外れますが、現在当該プリンターはないので記憶だけで書いてます。忘れている部分があるかも知れません。なお2011年9月23日の記事に、小さいですが分解画像だけ載せています。参考にして下さい。なお分解は自己責任でお願いしますね。 ^^; 削除
    JE4CER

    2014/10/11(土) 午前 8:03
     返信する
  • 顔アイコン
    丁寧な解説をありがとうございます!チャレンジしてみます!! 削除
    まう ]

    2014/10/18(土) 午後 3:29
     返信する

PM-A950 廃インクメンテナンス依頼


先日入手したプリンターの PM-A950 をサービスセンターに持って行きました。

イメージ 3イメージ 4








理由は前回書いたけど、メンテナンスエラー(廃インク吸収パッドが限界に…)
電源を入れるとこのメッセージが表示!可能なのは電源の入り切りだけ。
この時期以降のプリンターは自分でリセットできず、対処不可能です。(´。`)

クイックメンテなら2時間程度の作業時間だけど、現地に到着したのが11時頃に。
メンテ待ちのため昼からの取りかかりになり、15時くらいの仕上がりということなので修理完了後は発送してもらうことにしました。
持ち込みの場合は送料無料なので、代引きで料金(メンテナンスエラーは 4,200円)のみをお支払い下さいとのことなのでまあ良いでしょう。

イメージ 1配達を翌日の午前指定にしてもらい、大きなBOXに入って無事に到着しました。

内容はメンテナンスエラーの解除と廃インクパッドの交換・各部注油・動作チェックで完動品のできあがりとなりました。
もちろんインクも新品に交換しているようです。これだけでもかなりお得な内容(実質インク交換代金と思えば良いですね)

イメージ 2ついでにハードオフを2店まわり、またまたジャンクプリンターを6台ほど入手。
ほとんどがノズル詰まりや、インク切れで動作未確認という内容。
5年程度経過で難ありは、すべてジャンクになるようですね。

EPSONはヘッドの構造上、使用頻度が少ないとノズルが詰まりやすくなります。
これでまた楽しみが… (^_^;)

あと複合機の蛍光管搭載のスキャナーはガラス内面の曇りが多いですね。LEDタイプは熱が出ないので曇りにくいようです。

今回入手した2台のPM-A890もかなりの曇りが…、この機種は自分も使用しているけど必ず曇ってきます。そしてスキャンの結果もなんとなく精彩感がなくなります。
でもガラス内面が曇っているだけで修理に出すには、ちょっとためらいますよね。

次回は、PM-A890 のスキャナーガラス内面を清掃する分解方法でもと…
他の外観が同じ複合機もOK?と思いますけど、保証はしません。
